什么是环境试验设备？
环境试验设备是模拟一种或一种以上环境条件所有试验设备的总称。根据模拟环境因素类别的不同，环境试验设备分为气候环境试验设备、力学环境试验设备、电磁环境试验设备和综合环境试验设备等。环境试验设备主要用于电工电子、化工、医疗卫生等行业的研究性试验、产品的定型(型式)试验、生产检查试验、产品的验收试验、安全性试验、可靠性试验、失效分析和失效验证试验等。
ZHICE-ELEC
常见的环境试验设备有哪些？

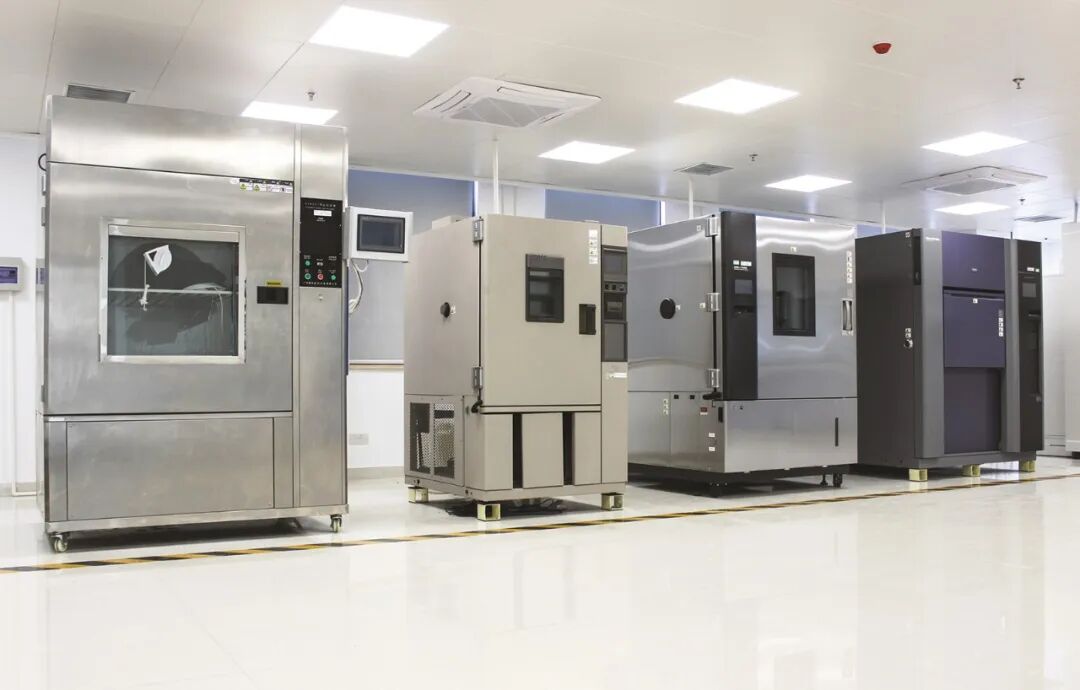

常见的环境试验设备有盐雾试验箱、高低温试验箱、恒温恒湿试验箱、紫外老化试验箱、氙灯老化试验箱、臭氧老化试验箱、烘箱等。
ZHICE-ELEC
新版规程
介绍
《JJF1101 - 2019环境试验设备温度、湿度参数校准规范》在旧版《JJF1101 - 2003环境试验设备温度、湿度校准规范》的基础上进行了修订。
适用于温度范围-80℃~300℃、湿度范围10%RH~100%RH的干燥箱、培养箱、气候老化箱、霉菌试验箱、盐雾试验箱、腐蚀气体试验箱、高低温试验箱、交变湿热试验箱、恒温恒湿箱等环境试验设备的温度、湿度参数的校准。其他范围环境试验设备的温度、湿度参数也可参照本规范进行校准。
ZHICE-ELEC
校准要求

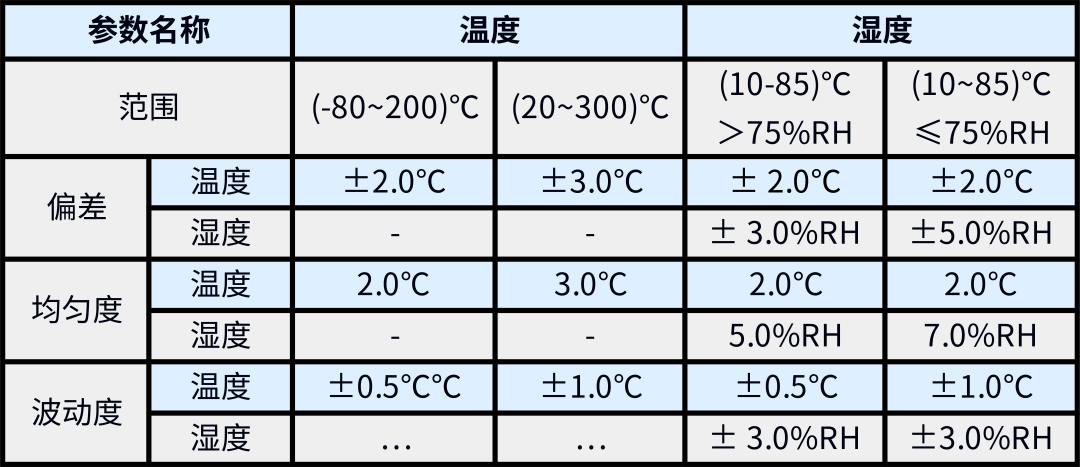

环境试验设备的温度偏差、温度波动度、温度均匀度、相对湿度偏差、相对湿度波动度、相对湿度均匀度常用技术要求见下表。
▲ 需要注意的是：
因为市面上的设备有很多种类，对计量特性另有要求的温度、湿度试验设备，可以按有关技术文件规定的要求进行校准。表种的指标要求也不用于判断环境试验设备是否合格的依据，仅供计量人员和厂家作为参考。
ZHICE-ELEC
校准条件
1.需要在温度在15°C~35°C范围，湿度小于等于85%RH的环境中进行，气压在80kPa~106kPa区间。
2.恒温恒湿箱周围应无强烈振动及腐蚀性气体存在，应避免其他冷、热源影响。实际工作中，环境条件还应满足测量标准器正常使用的要求。
3.一般在空载条件下校准，根据用户需要也可以在负载条件下进行，但需要说明负载的情况。
操作要求
温度测量标准一般应选用多通道温度显示仪表或多路温度测量装置，传感器宜选用四线制铂电阻温度计，通道传感器数量不少于9个，并能满足校准工作需求。测量范围-80℃~300℃，最大允许误差±(0.15℃+0.002|t|)，分辨率不低于0.01℃。
湿度测量标准一般应选用多通道温湿度测试仪表或多路温湿度测量装置，通道传感器数量不少于3个，并能满足校准工作需求。测量范围10%RH～100%RH，分辨率0.1%RH，最大允许误差±2.0%RH。
测量标准温度、湿度传感器的数量应满足校准布点要求，各通道应采用同种型号规格的温度、湿度传感器。
▲ 需要注意的是：
1) 标准器温度、湿度测量范围为一般要求，使用中以能覆盖被校环境试验设备实际校准范围为。
2) 测量标准技术指标为包含传感器和采集设备的整体指标。
3) 各通道的测量结果应含修正值。
4) |t| 为温度的绝对值，单位为℃。
ZHICE-ELEC
智测电子环境试验设备
温度、湿度校准解决方案
产品介绍
1611A-THCAL

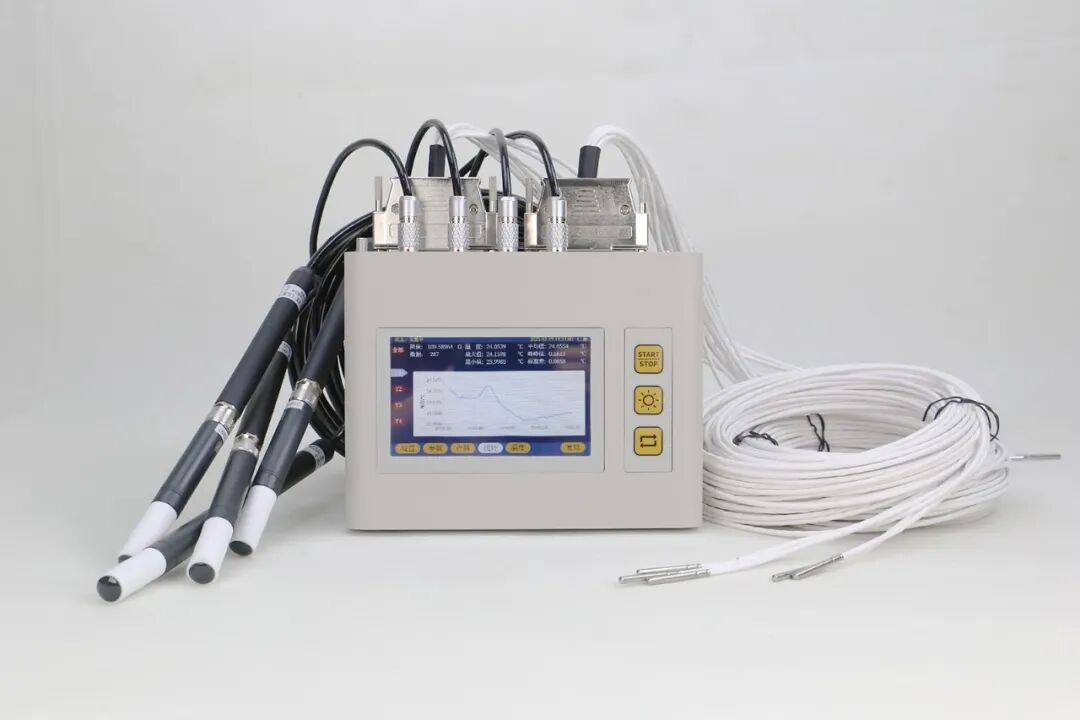

1611A-THCAL环境试验设备温湿度校准系统由 1611A-HT多通道温湿度巡检仪主机、高精度铂电阻温度传感器、标准温湿度传感器、ZCTHCAL专业校准软件以及携带软包等组成。
1611A/THCAL环境试验设备校准系统配置
温湿度巡检仪
ZHICE-ELEC

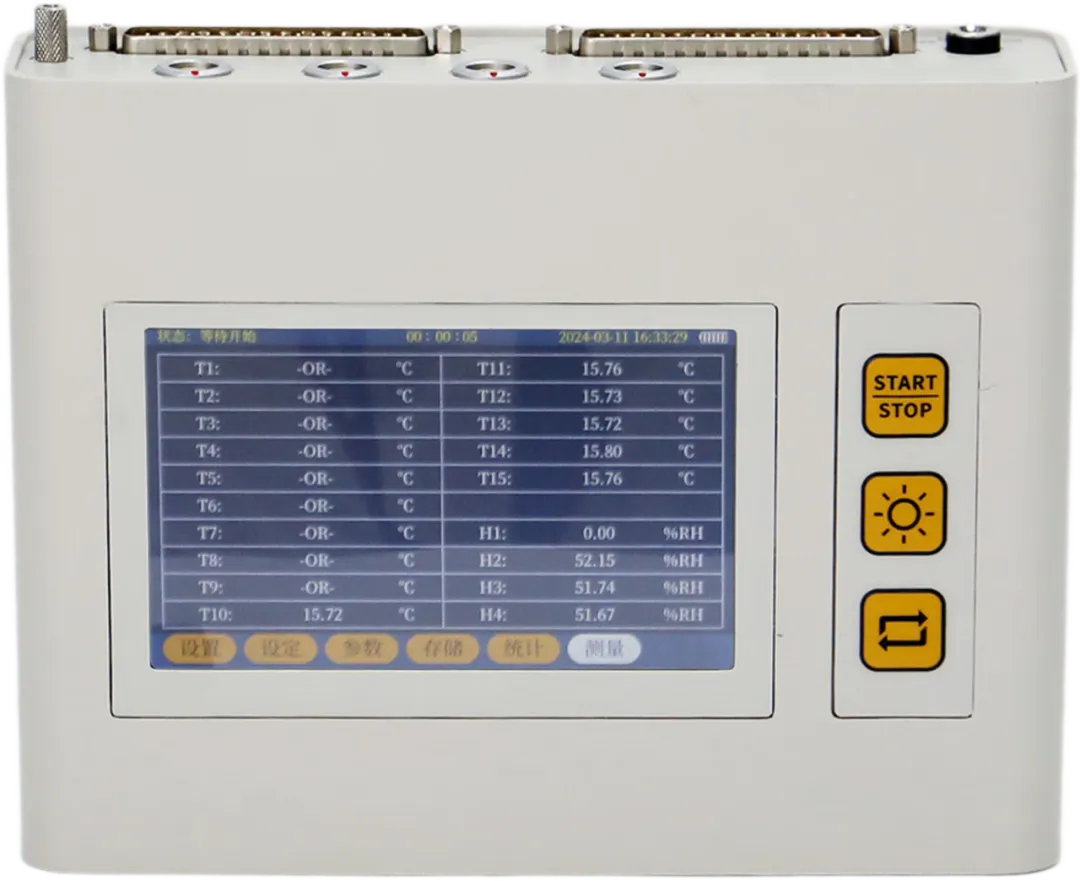

1611A/HT
便携式精密智能
温湿度巡检仪

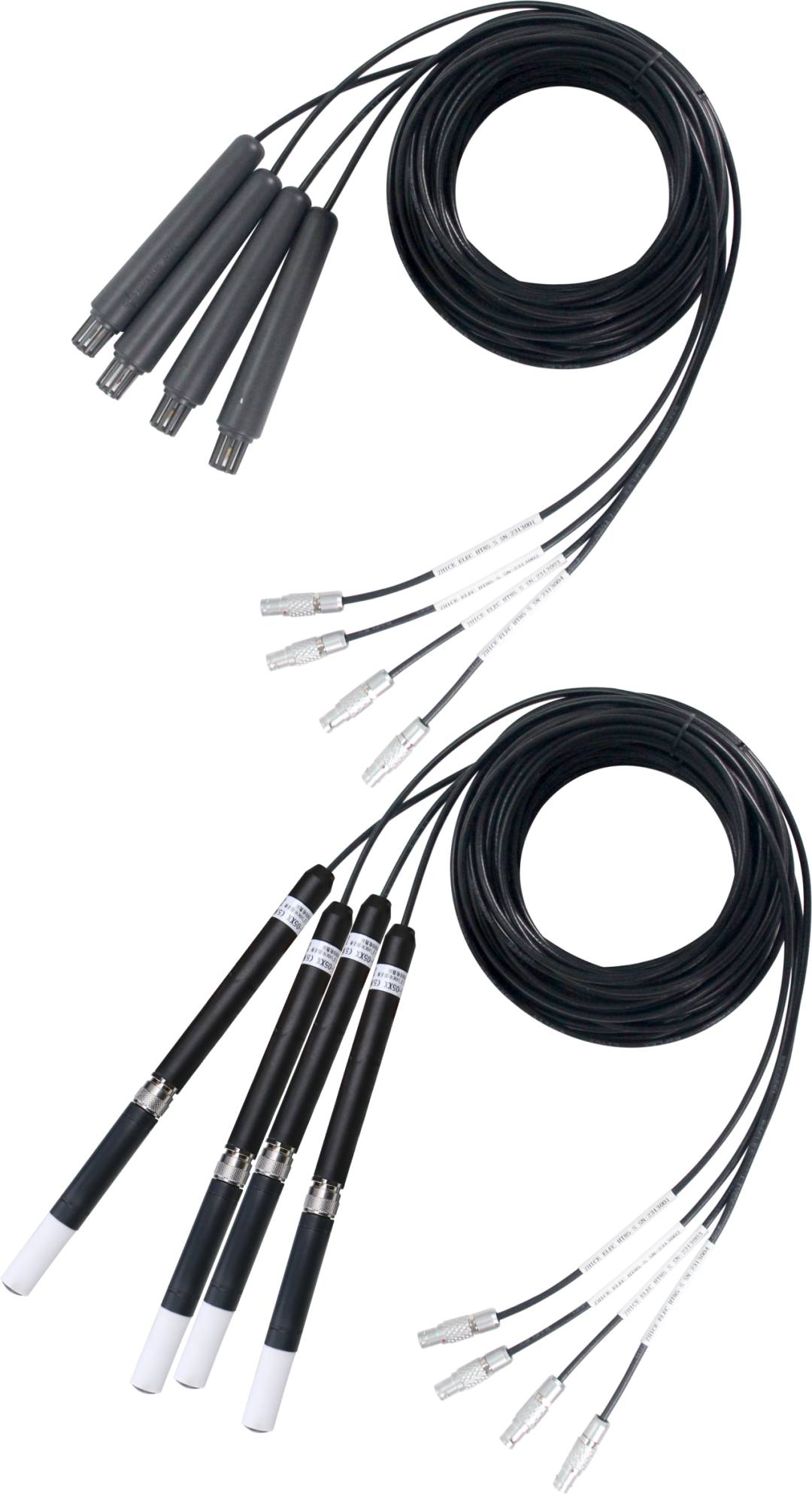

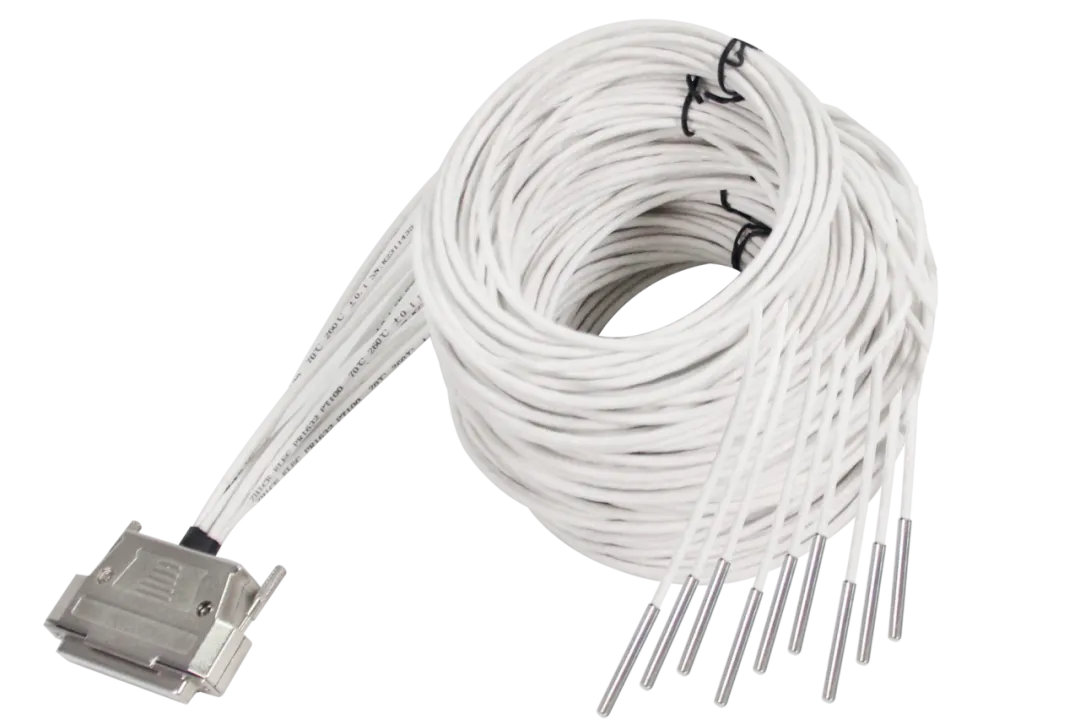

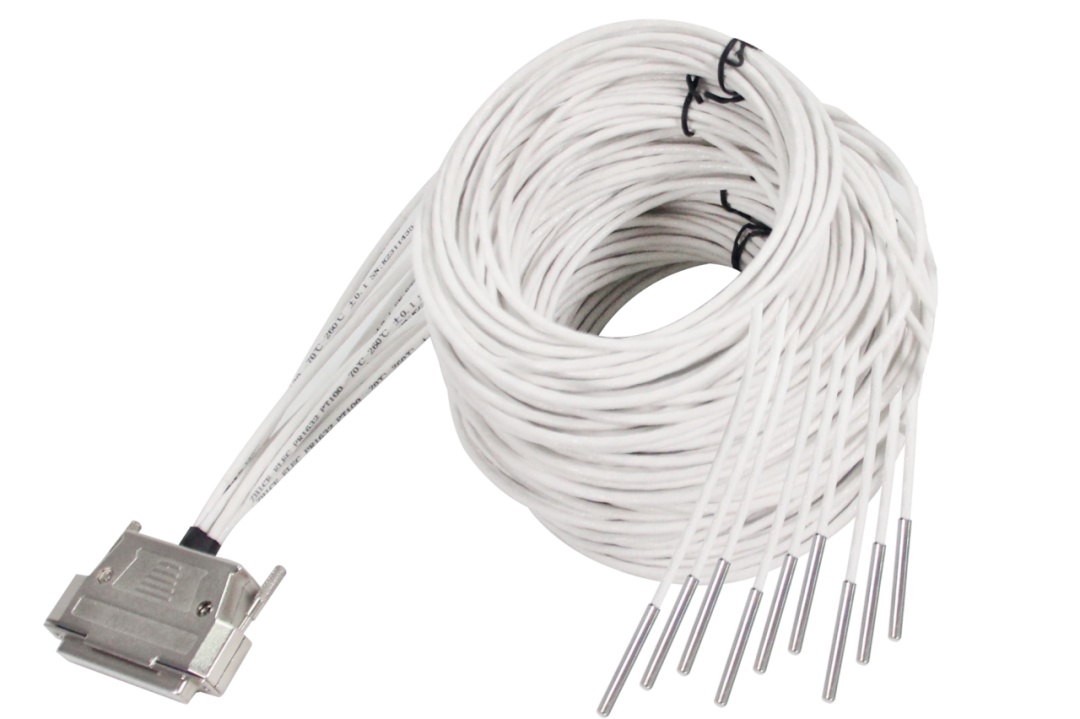

铂电阻探头
ZHICE-ELEC
PR1621：PT100-A级，精度：±(0.15°C+0.002|t| )
PR1622：PT100-1/3B级，精度：±(0.10℃+0.0017|t| )
PR1623：PT100-1/10B级，精度：±(0.03℃+0.0005|t| )

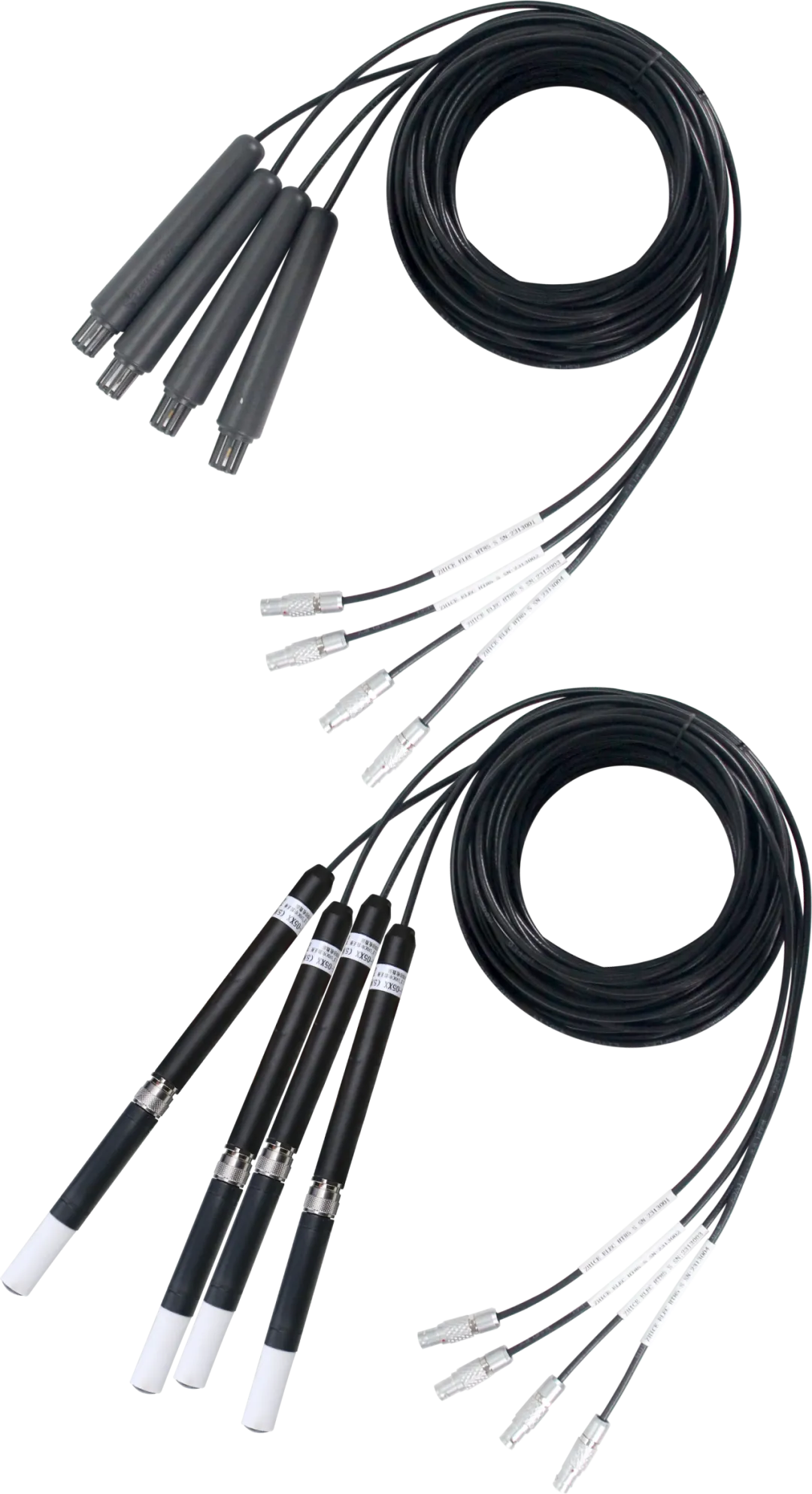

标准温湿度探头
ZHICE-ELEC
HT85-S：
量程：0% ~100%RH
精度：≤±2.0%RH，(0~90%RH@25℃)
HC2A-S：
量程：0% ~100%RH
精度：≤±0.8%RH，(10-30℃)

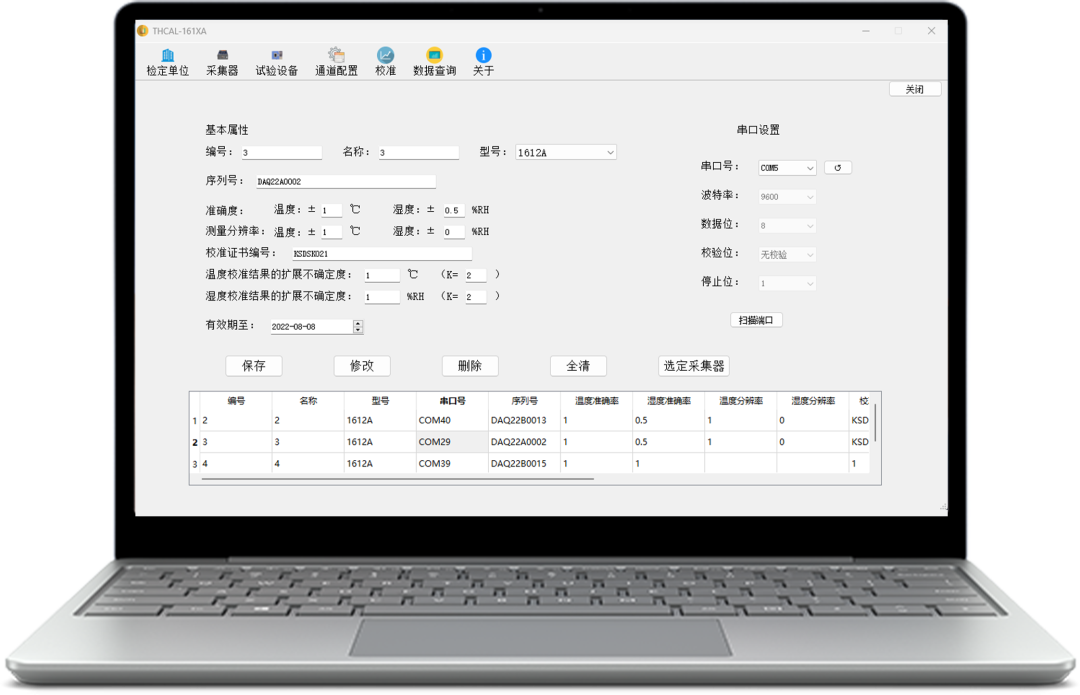

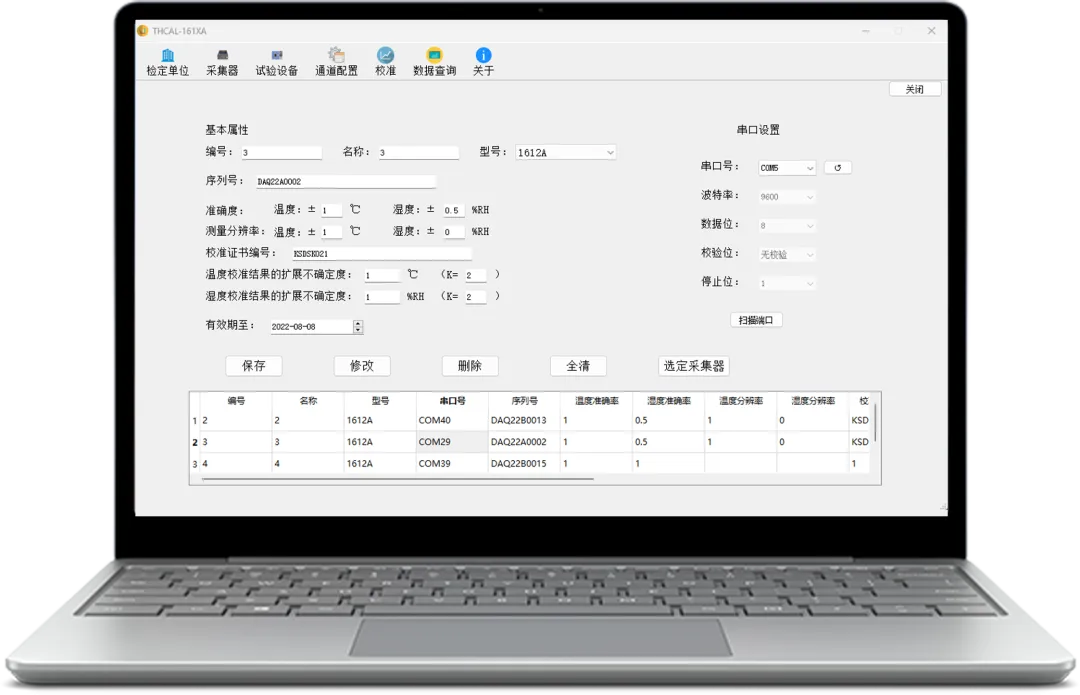

校准软件
ZHICE-ELEC
ZCTHCAL：符合《JJF1101-2019环境试验设备校准规范》
如何布置校准点
传感器布放位置为设备校准时的测量点，应布置在设备工作空间的三个不同层面上，称为上、中、下三层，中层为通过工作空间几何中心的平行于底面的校准工作面，各布点位置与设备内壁的距离为各边长的1/10，遇风道时，此距离可加大，但不应超过500mm。如果设备带有样品架或样品车时，下层测量点可布放在样品架或样品车上方10mm处。
传感器测量点布放位置也可根据用户实际工作需求进行布置。
温度传感器测量点用数字表示，湿度传感器测量点用字母表示。
1

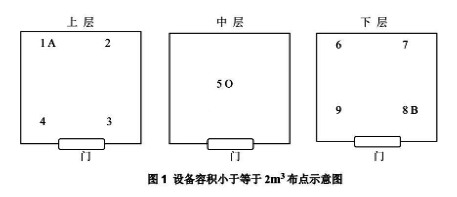

设备容积小于等于2m³时，通常是9+3配置，即温度测量点为9个，湿度测量点为3个，温度点5、湿度点O位于设备工作空间中层几何中心处，如图1所示：
2

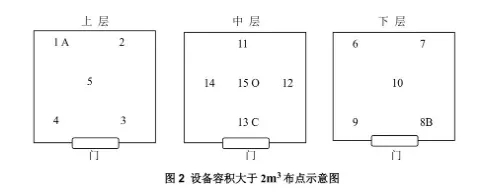

设备容积大于2m²时，通常是15+4配置，温度测量点为15个，湿度测量点为4个，温度点15、湿度点O位于设备工作空间中层几何中心处，如图2所示：
